Tùy chỉnh khoảng cách 50 - 200mm Máy cuộn tự động Thiết bị quấn dây

Máy quấn dây tự động Máy quấn dây Thiết bị máy quấn dây có thể được tùy chỉnh

Công nghệ cơ bản của máy quấn và đóng gáy bán tự động:

Ngành công nghiệp dây điện sử dụng nhiều lao động và sử dụng nhiều lao động;Dây AC và DC nói chung cần được quấn bằng tay và buộc bằng dây buộc, điều này cực kỳ kém hiệu quả và chiếm một lượng lớn nhân lực.

Mục đích của mô hình tiện ích là cung cấp một máy quấn và buộc dây bán tự động đơn giản và hiệu quả, có thể tự động cuộn dây thành bó và tự động xoắn dây quấn.Mô hình tiện ích bao gồm thành phần khung, thành phần cuộn, thành phần kẹp, thành phần ăn, thành phần dịch chuyển dây, thành phần xoắn và bảng giao diện người-máy.Trong thành phần khung, có một số thành phần điện và đường điều khiển để điều khiển điện.Trên thành phần khung có các thành phần dây quấn, thành phần kẹp, thành phần ăn, thành phần dịch chuyển dây, thành phần xoắn và bảng giao diện người máy Cột dây quấn và rãnh kẹp được lắp trên bàn xoay;cụm kẹp được cung cấp một con lăn căng kẹp được cố định trên thanh trượt kẹp và được lắp trên bàn trượt kẹp;cụm cấp liệu được cung cấp với bánh xe cấp liệu và dao cắt đai, được lắp trên bàn trượt cấp liệu;bộ kẹp khí kẹp đai được bố trí phía trước bàn trượt cấp liệu, và con lăn đai bố trí phía sau bàn trượt cấp liệu;cụm dịch chuyển dây được cung cấp với cụm dây quấn và nhóm ăn khớp Có hai cặp vuốt khí cơ khí được cố định trên bàn trượt trục z và được lắp đặt trên bàn trượt kết hợp trục x và trục y;cụm dây xoắn được trang bị bộ vuốt khí dây xoắn với trục quay, cố định trên bàn trượt trục z và lắp trên bàn trượt tịnh tiến.Cụm khung của thiết bị được trang bị cụm cuộn dây, cụm kẹp, cụm cấp liệu, cụm dịch chuyển, cụm xoắn và bảng điều khiển giao diện người-máy, cấu trúc đơn giản, thuận tiện trong sử dụng, vận hành cuộn dây thay thế và hiệu quả cao;trong khía cạnh điều khiển, bộ điều khiển logic khả trình PLC được sử dụng để điều khiển, có giao diện hoạt động đơn giản, lập trình chung và bảo trì đơn giản.Nó chỉ cần được thiết lập theo các chương trình khác nhau, cụ thể là Nó có thể quấn và buộc các dây khác nhau.

Đặc điểm chức năng của máy quấn và đóng gáy bán tự động

Máy này phù hợp với cáp nguồn AC, cáp nguồn DC, cáp dữ liệu USB, cáp video, cáp độ nét cao HDM và các đường truyền khác.Nó có thể được xoắn thành bó với lõi sắt tráng.Nó cũng có thể được sử dụng trong các ngành công nghiệp khác, chẳng hạn như móc quần áo, v.v.

Nhân viên chỉ cần cố định đầu chỉ, dùng công tắc chân để cuốn chỉ, sau đó lấy ra đưa vào miệng đóng gáy để buộc băng keo tự động.Toàn bộ quá trình chỉ mất 4-5 giây.Máy có thể thiết lập chiều dài của dây và số lượng cuộn dây, đồng thời đếm đầu ra.Máy này sử dụng điều khiển chương trình PLC, hiển thị văn bản để cài đặt tham số, dễ vận hành.Nó có thể làm giảm sức lực mệt mỏi của nhân viên, cải thiện hiệu quả công việc và tiết kiệm cà vạt.

Thông số kỹ thuật của máy quấn và đóng gáy bán tự động

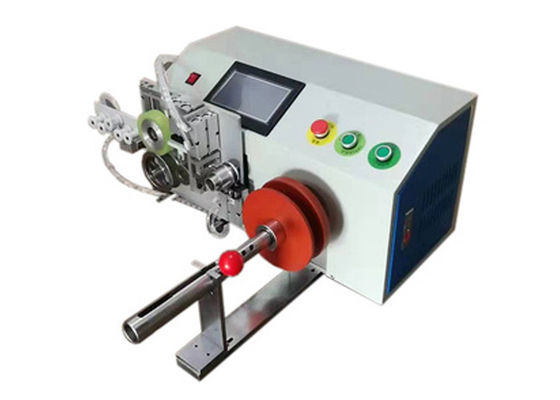

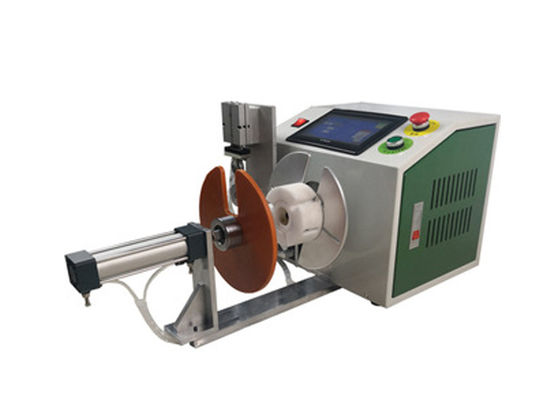

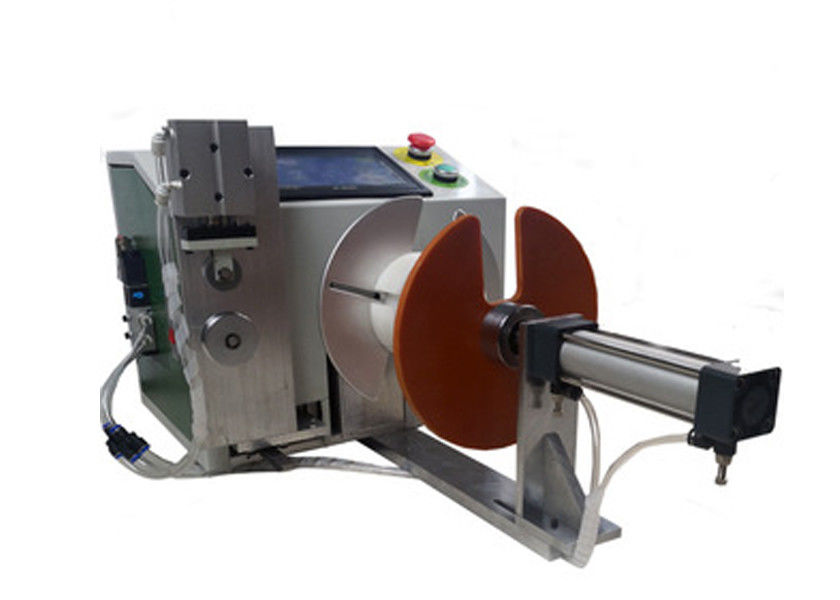

Mô hình: Máy quấn và đóng gáy bán tự động kar-120p

Chiều dài của cà vạt: 80-140mm

Đường kính dây đeo: 10-30mm

Tốc độ dây đai: 1 giây

Khoảng cách quanh co: 50-200 mm

Tốc độ quanh co: 1-10 có thể điều chỉnh

Nguồn cung cấp: ac220v50 / 60Hz

Kích thước máy: 700 × 550 × 400mm

Cân nặng: 45kg
